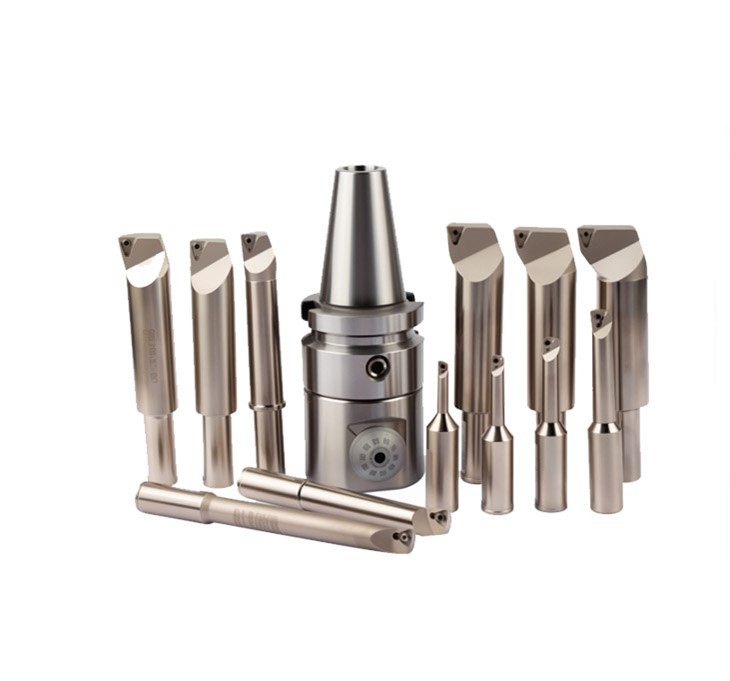

Представяне на продукта

Тази микро регулируема система за прецизно пробиване е професионален модулен пълен инструмент за пробиване за CNC обработващи центри. Целият комплект покрива прецизно пробиване от φ6 до φ51 mm, с ултра-висока точност на микрорегулиране от 0,005 mm. Оборудван с-ексцентрична стабилна структура без празнини, той се отличава с удобна настройка на инструмента, силна анти-вибрационна твърдост и отлична консистенция на размерите. С лека универсална структура на свързване, той идеално се адаптира към прецизно завършване на дълбоки отвори, малък-отвор и високо-прецизни вътрешни отвори. Той значително опростява процеса на смяна на инструменти и отстраняване на грешки, подобрява цялостната ефективност на пробиване с ЦПУ и се използва широко в производството на форми, авточасти, прецизен хардуер и не-стандартно механично прецизно пробиване на вътрешни отвори.

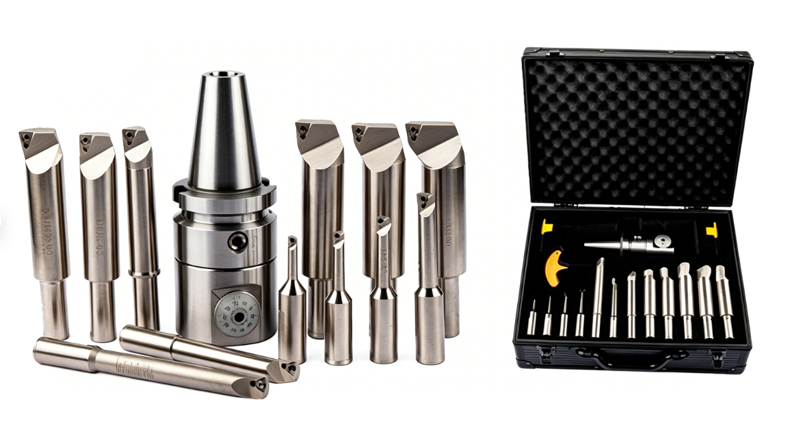

product-786-432

Основна техническа спецификация

Модел №	Диапазон на пробиване φ (Dmm)	Дълбочина	Поставете	Винтове	Гаечен ключ	Нетно тегло
SBJ1606-24	6-9	24	WBGT0601..L	MS-M2.0X5	T6	0.08
SBJ1608-32	8-11	32	TBGT0601..L			0.08
SBJ1610-40	10-13	40				0.08
SBJ1612-53	12-15	53				0.1
SBJ1614-60	14-17	60	TPGH0902..L	MS-M2.5X6		0.1
SBJ1616-68	16-21	68				0.12
SBJ1620-83	20-26	83				0.2
SBJ1625-90	25-31	90				0.3
SBJ1630-90	30-36	90				0.32
SBJ1635-90	35-41	90				0.32
SBJ1640-90	40-46	90	TPGH1103..L	MS-M3.0X8	T8	0.38
SBJ1645-90	45-51	90				0.38
SBJ1620-150	20-26	150				0.45
SBJ1625-150	25-31	150				0.45
SBJ1630-150	30-36	150				0.45
SBJ1640-150	40-46	150				0.45

Модел №	Диапазон на пробиване φ (Dmm)	Комбинирана система-Спецификация на опашката на шпиндела	L1	Нетно тегло
NT30-NBJ16-12БР	6-51	NT40-H63-55	55	9.3
NT40-NBJ16-12БР	6-51	NT40-H63-55	55	9.3
NT50-NBJ16-12БР	6-51	NT50-H63-65	65	11.2
BT30-NBJ16-12PCS	6-51	BT30-H63-65	65	8.5
BT40-NBJ16-12PCS	6-51	BT40-H63-55	55	9.1
BT50-NBJ16-12БР	6-51	BT50-H63-65	65	11.7
SK40-NBJ16-12БР	6-51	SK40-H63-60	60	9.1
SK50-NBJ16-12БР	6-51	SK50-H463-65	65	10.9
HSK63-NBJ16-12PCS	6-51	HSK63-H63-67	67	9
MTA-NBJ16-12PCS	6-51	SK40-H63-60	60	0.42
MTA5-NBJ16-12БР	6-51	SK50-H63-65	65	0.42
MTA-NBJ16-12PCS	6-51	HSK63-H63-67	67	0.42

product-855-1134

Основна техническа спецификация

Структура за ултра-висока прецизност-безплатна настройка

Ексклузивен ексцентричен дизайн с фина настройка, нулева ротационна хлабина и без задръстване, поддържа стабилен размер на отвора за дългосрочна-използване, с най-високо-ниво на точност на пробиване и гладка работа.

Бърза и{0}}удобна за потребителя система за настройка на инструменти

Грубата структура за позициониране на скалната плъзгаща релса реализира бърза-настройка на инструмента с един ключ, лесна за нови оператори и значително съкращава времето за отстраняване на грешки в машината.

Анти{0}}заключваща структура против вибрации с висока твърдост

Прецизно заключване на над{0}}позиция за пробиващи пръти и плътно прилягане на фланеца, без дрънкане на инструмента при обработка с дълъг-надвес. Ефективно елиминира следите от трептене по повърхността и осигурява висока завършеност на детайла.

Пълно работно състояние Универсална адаптивност

Целият комплект покрива ултра{0}}широк диапазон на отвора φ6-φ51 mm, съвместим с волфрамова стоманена сондажна шина за дълбоки отвори. Лекото тяло намалява натоварването на шпиндела, универсално за малки и големи отвори и значително подобрява общата ефективност на обработката.

Индустриални приложения

Конкурентно предимство

Прецизна обработка на кухини на матрицата

Високо{0}}прецизно пробиване за формовъчни вложки, малки формовъчни кухини и дълбоки малки отвори

Автоматична прецизна обработка на части

Прецизно толерансно покритие за малки втулки на валове, тела на хидравлични клапани и микрокоаксиални отвори

Универсална CNC прецизна обработка

Малък отвор и прецизно монтиране на вътрешен отвор за CNC обработващи центри и стругове

Обработка на не-стандартни хардуерни части

Високо{0}}прецизна обработка на вътрешни отвори за малък хардуер, втулки на валове и тънко{1}}стенни части

Прецизни компоненти за медицински изделия

Високо{0}}завършен тънък отвор и микро-толерантност прецизен отвор за медицински части

ЧЗВ

В: В1: Защо традиционните инструменти за пробиване на малки-дупки причиняват отклонение на размерите и--недопустима партидна обработка?

A: A1: Старите пробиващи глави имат структурни празнини и недостатъчна точност на регулиране за малки отвори. Отклонението в размерите става сериозно след дълго-време на рязане, което води до лоша консистенция на партидата и висок процент на скрап.

Въпрос: Въпрос 2: Защо често се появяват следи от тракане и неквалифицирано покритие при обработка на дълбоки отвори с малък-диаметър?

A: A2: Малките пробиващи пръти имат ниска твърдост и хлабава заключваща структура. Силен резонанс възниква при рязане с висока-скорост, което не може да потисне вибрациите, което води до неквалифицирана прецизност на повърхността на отвора.

В: В3: Защо обикновените инструменти за пробиване на малки-дупки имат тесен обхват и честите смени на инструментите забавят производството?

A: A3: Конвенционалните инструменти имат изключително ограничен обхват на единична бленда. Малките и микро дупки се нуждаят от отделни инструменти, честото разглобяване и повторно -настройване губи много ефективно време за обработка. Q4: Защо традиционните инструменти за фино пробиване имат сложна настройка и големи ръчни грешки?

Q: Q4: Защо традиционните инструменти за фино пробиване имат сложна настройка и големи ръчни грешки?

A: A4: Без удобна груба настройка, старите инструменти имат сложни стъпки на микро настройка с големи работни грешки. Настройката на инструмента отнема много време, трудно е да се контролира стабилно точната толерантност на малки дупки.

В: В5: Защо обикновените пробиващи инструменти не могат да завършат високо{1}}прецизната обработка на тънки малки дълбоки отвори?

A: A5: Те не могат да съвпадат с удължени тънки скучни пръти от волфрамова стомана. Недостатъчната твърдост причинява отклонение и счупване на инструмента, като не гарантира коаксиалност и точност на дълбоки малки отвори.
