Представяне на продукта

INBH2084 Boring Tool Holder & Micro{1}}Adjustable Fine Boring Head е високо-прецизен пълен комплект инструменти, специално проектиран за обработващи центрове с ЦПУ, фокусиран върху тежки сценарии на обработка като малък диаметър, дълбоки отвори и дълги надвеси, което напълно разрешава болките в индустрията на традиционните инструменти за пробиване на малки-дупки, като недостатъчна точност, силни вибрации и лошо адаптивност. Изработено от високо-твърда прецизна сплав чрез интегрирано коване, тялото на инструмента е твърдо и-устойчиво на износване, ефективно устоява на загубите, причинени от дългосрочно-високо-скоростно рязане и удължаващо експлоатационния живот на инструмента. Оборудван с 0,005 mm микро-между ниво-свободен ексцентричен механизъм за фино регулиране, той има ясни и прецизни скали, плавно регулиране без задръстване или луфт. Със стандартен универсален заключващ интерфейс LBK е удобен за разглобяване и сглобяване и прецизно позициониране, което може бързо да завърши настройката на инструмента. Разчитайки на отличен анти{15}}вибрационен дизайн, той може ефективно да потисне резонанса при високо{16}}скоростно рязане, да елиминира следите от трептене по вътрешната стена на детайла и да осигури стабилност на размерите и повърхностно покритие на вътрешния отвор. Също така е съвместим с анти{18}}вибрационни пробиващи пръти от серия BST и поддържа удължени тънки пробиващи пръти от волфрамова стомана, като гъвкаво отговаря на нуждите от прецизна обработка на малки отвори, дълбоки отвори и тънки отвори в диапазона от φ6-φ51 mm. Той има отлична последователност при партидна обработка, значително намалява загубата на скрап, подобрява ефективността на производството и е основният избор за прецизна обработка на вътрешни отвори в производството на матрици, авточасти, инженерни машини и други индустрии, както и рентабилен предпочитан набор от инструменти за износ.

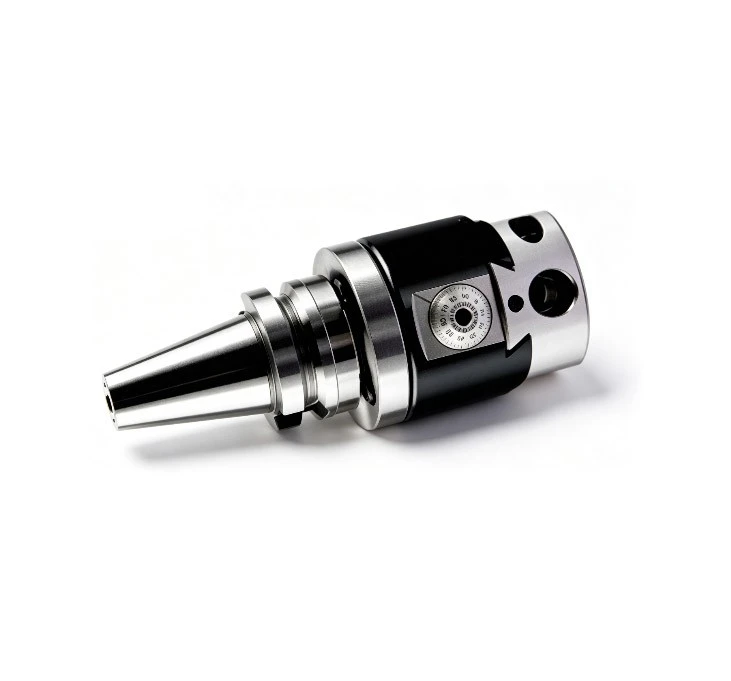

Micro-Adjustable Fine Boring Head — Микро-регулируема фина пробиваща глава

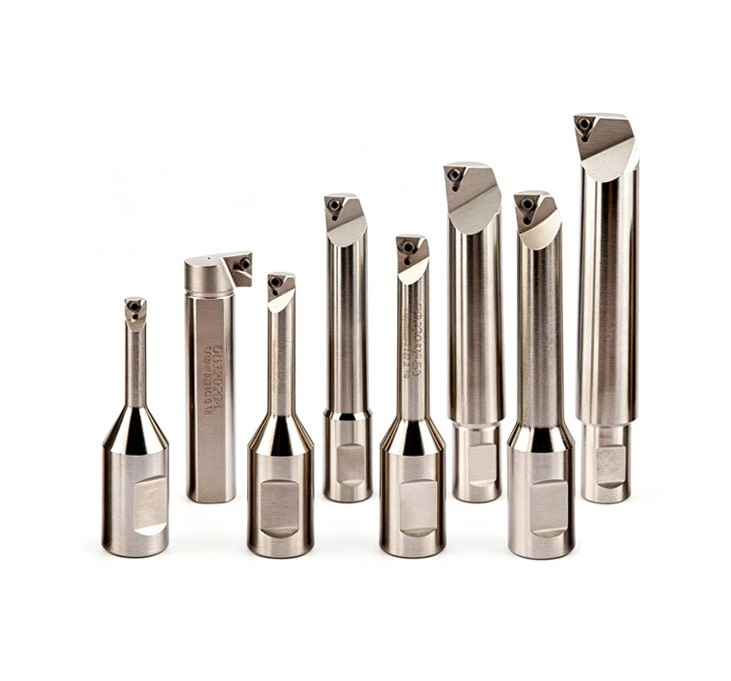

Основни технически параметри

(Модел №)	φ (Dmm)	дълбоко	(вмъкване)	Винтове	Гаечен ключ	Тегло
SBJ2008-32	8-11	32	TBGT0601..L	MS-M2.0X5	T6	0.12
SBJ2010-40	10-13	40	TBGT0601..L	MS-M2.0X5	T6	0.12
SBJ2012-53	12-17	53	TPGH0902..L	MS-M2.5X6	T6	0.12
SBJ2016-68	16-21	68	TPGH0902..L	MS-M2.5X6	T6	0.16
SBJ2020-83	20-125	83	TPGH1103..L	MS-M3.0X8	T8	0.22
SBJ2025-96	25-130	96	TPGH1103..L	MS-M3.0X8	T8	0.24
SBJ2030-115	30-135	115	TPGH1103..L	MS-M3.0X8	T8	0.38
SBJ2020-L	120-280	84+BTL1	TPGH1103..L	MS-M3.0X8	T8	0.46
SBJ2020-150	20-125	150	TPGH1103..L	MS-M3.0X8	T8	0.5
SBJ2020-200	20-125	200	TPGH1103..L	MS-M3.0X8	T8	0.7
SBJ2025-150	25-130	0.15	TPGH1103..L	MS-M3.0X8	T8	0.6
SBJ2205-200	25-130	200	TPGH1103..L	MS-M3.0X8	T8	0.8
SBJ2030-150	30-135	150	TPGH1103..L	MS-M3.0X8	T8	0.7
SBJ2030-200	30-135	200	TPGH1103..L	MS-M3.0X8	T8	0.9

Характеристики

1. Микро-разлика в нивото-механизъм за свободно прецизно фино регулиране

Приема 0,005 mm висока-прецизна ексцентрична фина структура за регулиране, без ротационен хлабина и структурна игра, процесът на регулиране е плавен и плавен, което може да реализира прецизен контрол на малки отвори. С ясни маркировки на мащаба настройката на инструмента на микро-ниво може да бъде завършена без сложни операции, като ефективно се намаляват грешките при ръчна работа и се гарантират стабилни размери след дългосрочно-рязане, отговаряйки на изискванията за толеранс на прецизни детайли.

2. Висока устойчивост на анти{1}}заключваща конструкция срещу вибрации

3. Двоен режим: Бързо грубо регулиране + Прецизно фино регулиране

Оборудван с удобна структура за грубо регулиране, той може бързо да завърши грубото позициониране на отвора, като значително съкращава времето за настройка на инструмента. В комбинация с функцията за фино регулиране на микро-ниво, дори начинаещите могат лесно да контролират прецизния толеранс на малки и микро отвори, да намалят времето за настройка на инструмента, да подобрят ефективното време за обработка на машинния инструмент и да намалят разходите за ръчно отстраняване на грешки.

4. Стандартизиран универсален дизайн за адаптивност

Приема стандартен универсален интерфейс LBK, идеално съвместим с анти{0}}пробивни шини от серия BST и поддържа използването на удължени тънки бормашини от волфрамова стомана, които могат гъвкаво да се адаптират към нуждите за обработка на малки отвори и дълбоки отвори с различна дълбочина и спецификации. В същото време той е съвместим с различни CNC обработващи центри, без честа смяна на целия комплект инструменти, със силна гъвкавост и изключителна възможност за разширяване, намалявайки разходите за подмяна на аксесоари.

Полета за приложение

Решения за прецизна обработка за различни индустрии

Поле за производство на мухъл

Подходящ за прецизно пробиване на формовъчни вложки, сърцевини и кухини, избягване на следи от трептене и отклонения в размерите, осигуряване на точност на сглобяване и подобряване на ефективността на обработката и степента на квалификация за партидно производство на форми.

Сфера за производство на авточасти

Използва се за обработка на дълбоки и тънки отвори на тела и втулки на автоматични хидравлични клапани, като строго се контролират толерансите на микро-нивото, за да се осигури коаксиалност и стабилност, отговаряйки на стандартизираните производствени нужди на автомобилната индустрия.

Общо поле за CNC обработващ център

Съвместим с различни CNC обработващи центри, покриващ обработката на вътрешни отвори в рамките на φ6-φ51 mm, подходящ за прецизни и конвенционални части, без честа смяна на инструмента, подобряване на непрекъснатостта на обработката.

Сфера на строителните машини

Подходящ за пробиване на дълбоки дупки и дълги-надвеси на компоненти на големи строителни машини, избягвайки отклонение и счупване на инструмента с висока твърдост и анти{1}}вибрации, гарантиращи точност на обработката.

Поле за не-стандартни прецизни компоненти

Подходящ за обработка на не-стандартни тънки дупки и тънко{1}}стенни дупки, съвместим с удължени сондажни пръти от волфрамова стомана, разрешаване на болни точки като труден контрол на размера и грапава повърхност, отговарящи на високи-изисквания за не-стандартна обработка.

ЧЗВ

Въпрос: Въпрос 1: Защо обикновените малки -инструменти за пробиване на дупки лесно имат отклонение на размерите и лоша консистенция на партидата по време на партидната обработка?

A: A1: Старите пробивни глави имат структурни празнини и луфт, с недостатъчна точност на настройка за малки отвори. След дълго-рязане износването на корпуса на инструмента води до повишено отклонение в размерите, което води до лоша консистенция на партидата и големи загуби на скрап. INBH2084 приема структура за фино регулиране без-пропуски и тяло на инструмента с висока-твърдост, което може ефективно да избегне отклонението на размерите, да гарантира последователност на партидната обработка и да намали процента на скрап.

Въпрос: Въпрос 2: Защо често се появяват следи от бъркотене и повърхностното покритие не отговаря на стандартите по време на обработка на дълбоки дупки с малък-диаметър? Как да го решим?

A: A2: Основната причина е недостатъчната твърдост на малките пробиващи пръти и разхлабената заключваща структура, което води до силен резонанс по време на високо-скоростно рязане и невъзможност за потискане на вибрациите при рязане. INBH2084 е снабден с високо-устойчиво анти-вибрационно тяло на инструмента и плътна заключваща структура, която може ефективно да потисне резонанса при висока-скорост на рязане, да елиминира вибрациите на лентата с инструменти, да реши напълно проблема със следите от бърборене и да гарантира, че повърхностното покритие на вътрешния отвор отговаря на стандарта.

Въпрос: Въпрос 3: Обикновените пробивни инструменти имат тесен обхват на отвора и честите смени на инструменти сериозно забавят производствената ефективност. Как да оптимизираме?

A: A3: Конвенционалните инструменти за пробиване на малки{1}}дупки имат изключително тесен диапазон на единичен отвор. Малките дупки и микро дупките се нуждаят от отделно съвпадение на инструмента, а многократното разглобяване и настройка на инструмента отнема много ефективно време за машинен инструмент. INBH2084 поддържа широк диапазон на апертура от φ6-φ51 mm, не е необходима честа смяна на инструмента и с удобна структура за регулиране на инструмента, той значително спестява време за смяна на инструмента и настройка на инструмента и подобрява ефективността на производството.

Q: Q4: Традиционните инструменти за фино пробиване имат сложна настройка, големи ръчни грешки и за начинаещите е трудно да контролират прецизността. какво трябва да направя

A: A4: Старите пробивни глави нямат удобна структура за грубо регулиране, стъпките за фино регулиране на микро-ниво са сложни, грешката при ръчна работа е висока, настройката на инструмента отнема много време и е трудно да се контролира стабилно толерансът на точността на малки и микро отвори. INBH2084 е оборудван с двойни режими на груба настройка и фина настройка, груба настройка за бързо позициониране, фина настройка за прецизна и гладка работа, дори начинаещите могат лесно да контролират прецизността, намалявайки ръчните грешки и времето за настройка на инструмента.

Q: Q5: По време на обработката на тънки малки дълбоки отвори, обикновените пробиващи инструменти са склонни към отклонение и счупване на инструмента и прецизността не може да бъде гарантирана?

A: A5: Обикновените инструменти за пробиване не поддържат удължени тънки бормашини от волфрамова стомана. По време на-обработка на дълги разстояния тялото на инструмента има недостатъчна твърдост, което е предразположено към отклонение и счупване на инструмента, а коаксиалността и прецизността на вътрешната стена на дълбоките малки отвори не могат да бъдат гарантирани. INBH2084 може гъвкаво да се съчетава с удължени пробиващи пръти от волфрамова стомана, за да се подобри устойчивостта на обработката на дълги-разстояния, да се избегне отклонение и счупване на инструмента и да се гарантира прецизността на обработката на дълбоки малки отвори.

Q: Q6: Обикновените пробивни инструменти имат несъвместими интерфейси и не могат да се адаптират към прецизната обработка на тънки малки дълбоки отвори?

A: A6: Традиционните инструменти за пробиване имат разхвърляни спецификации на интерфейса, не поддържат стандартни интерфейси LBK и не могат да бъдат съпоставени с удължени тънки пробиващи пръти от волфрамова стомана, което затруднява адаптирането към сценарии за обработка на тънки малки дълбоки отвори. INBH2084 приема стандартен универсален интерфейс LBK, който може гъвкаво да се съчетава с анти-пробивни щанги от серия BST и удължени щанги, идеално адаптиращи се към нуждите от прецизна обработка на тънки малки дълбоки отвори.
