Описание на продуктите
Модулни универсални аксесоари за пробиване・Високо-ефективни резервни части за фино пробиване

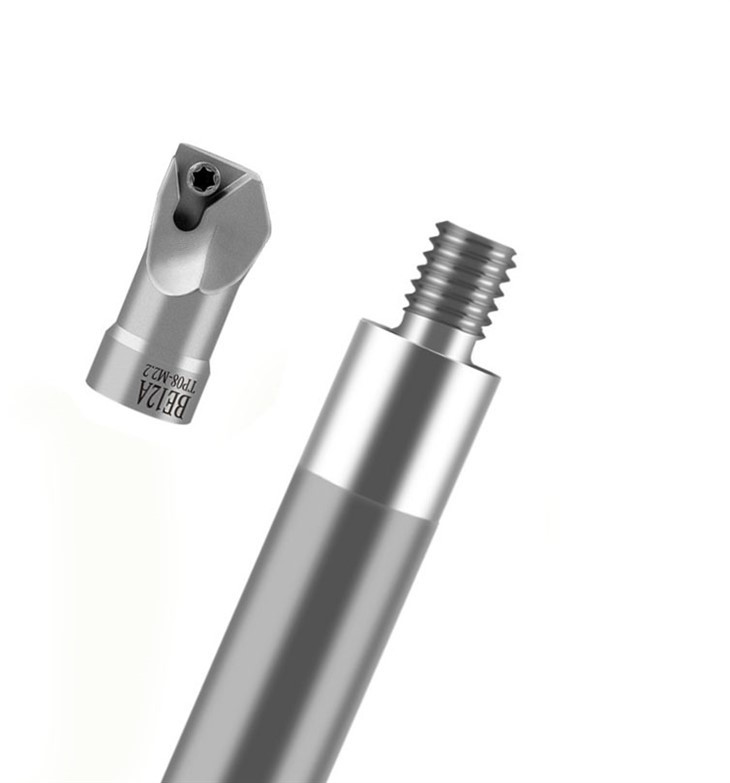

- Тези модулни бормашини са професионално проектирани за системи за фино пробиване NBJ10, NBJ12, NBJ16 и NBH2084. Възприемайки стандартизирана модулна структура, те се отличават със силна взаимозаменяемост и лесна инсталация, директно съвпадащи с основните фини пробиващи глави.
- Изработени от-легирана стомана с висока якост със закаляване и прецизно шлифоване, прътите осигуряват висока структурна здравина, отлична устойчивост на вибрации и стабилна устойчивост на деформация за дългосрочно непрекъснато фино пробиване.
- Предлагат се в пълни размери за гъвкаво съвпадение с различни държачи и вложки за инструменти, те реализират бързо превключване на блендата и намаляват разходите за инвентаризация на инструментите. Подсилената повърхностна обработка подобрява устойчивостта на износване и корозия. С плавно отстраняване на стружките и висока концентричност на въртене те ефективно подобряват покритието на вътрешния отвор и стабилността на размерите.
- Широко прилагани в обработващи центри, фрезови машини с ЦПУ и центрове за резбонарязване, те служат за производство на машини, форми, хидравлични клапани, авточасти и компоненти за автоматизация като универсални основни аксесоари за прецизно пробиване на средни и малки отвори.
 |
 |
Основна техническа спецификация
Серия ST
| Модел № | Диаметър на стеблото D | Обща дължина L | Нишка М | Съответстваща BE Boring Head |
|---|---|---|---|---|
| ST08-W5-100 | 8 | 100 | M5 | BE09A |
| ST08-W5-110 | 8 | 110 | M5 | BE09A |
| ST08-W5-120 | 8 | 120 | M5 | BE09A |
| ST08-W5-140 | 8 | 140 | M5 | BE09A |
| ST10-W6-110 | 10 | 110 | M6 | BE12A |
| ST10-W6-140 | 10 | 140 | M6 | BE12A |
| ST10-W6-160 | 10 | 160 | M6 | BE12A |
| ST12-W6-120 | 12 | 120 | M6 | BE14A/BE16A |
| ST12-W6-140 | 12 | 140 | M6 | BE14A/BE16A |
| ST12-W6-160 | 12 | 160 | M6 | BE14A/BE16A |
| ST12-W6-180 | 12 | 180 | M6 | BE14A/BE16A |
| ST12-W10-105 | 12 | 105 | M10 | BE14A/BE16A |
| ST14-W6-160 | 14 | 160 | M6 | BE16A |
| ST14-W6-190 | 14 | 190 | M6 | BE16A |
| ST16-W6-160 | 16 | 160 | M10 | BE18A и по-горе |
| ST16-W10-190 | 16 | 190 | M10 | BE18A и по-горе |
| ST16-W10-210 | 16 | 210 | M10 | BE18A и по-горе |
Централна серия охлаждаща течност (ET серия)
| Модел № | Диаметър на стеблото D | Обща дължина L | Нишка М | Съответстваща BE Boring Head |
|---|---|---|---|---|
| ET08-W5-100 | 8 | 100 | M5 | BE09A |
| ET08-W5-110 | 8 | 110 | M5 | BE09A |
| ET08-W5-120 | 8 | 120 | M5 | BE09A |
| ET08-W5-140 | 8 | 140 | M5 | BE09A |
| ET10-W6-110 | 10 | 110 | M6 | BE12A |
| ET10-W6-140 | 10 | 140 | M6 | BE12A |
| ET10-W6-160 | 10 | 160 | M6 | BE12A |
| ET12-W6-120 | 12 | 120 | M6 | BE14A/BE16A |
| ET12-W6-140 | 12 | 140 | M6 | BE14A/BE16A |
| ET12-W6-160 | 12 | 160 | M6 | BE14A/BE16A |
| ET12-W6-180 | 12 | 180 | M6 | BE14A/BE16A |
| ET12-W10-105 | 12 | 105 | M10 | BE14A/BE16A |
| ET14-W6-160 | 14 | 160 | M6 | BE16A |
| ET14-W6-190 | 14 | 190 | M6 | BE16A |
| ET16-W6-160 | 16 | 160 | M10 | BE18A и по-горе |
| ET16-W10-190 | 16 | 190 | M10 | BE18A и по-горе |
| ET16-W10-210 | 16 | 210 | M10 | BE18A и по-горе |
Серия-бързорежеща стомана (серия HC)
| Модел № | Диаметър на стеблото D | Обща дължина L | Нишка М | Съответстваща BE Boring Head |
|---|---|---|---|---|
| HC08-M5-075 | 8 | 75 | M5 | BE12A |
| HC10-M6-095 | 10 | 95 | M6 | BE12A |
| HC12-M6-115 | 12 | 115 | M6 | BE14A/BE16A |
| HC12-M6-130 | 12 | 130 | M6 | BE14A/BE16A |
| HC14-M6-140 | 14 | 140 | M6 | BE16A |
| HC16-M10-100 | 16 | 100 | M10 | BE18A и по-горе |
| HC16-M10-130 | 16 | 130 | M10 | BE18A и по-горе |
| HC16-M10-170 | 16 | 170 | M10 | BE18A и по-горе |
Характеристика на продукта
Комбинация без модули・Прецизно пробиване с висока-твърдост
Стандартен модулен бързо{0}}сменяем дизайн
Унифицираната свързваща структура позволява бързо разглобяване и взаимозаменяемост. Една единствена пробивна шина пасва на множество фини пробивни глави за широка съвместимост и по-ниски разходи за доставка.
Високо{0}}здраво анти-вибрационно тяло
Интегрално оформената легирана стомана с термична обработка балансира твърдостта и здравината, намалявайки вибрациите по време на обработка на дълбоки отвори и дълги надвеси.
Пълна съвместимост на серията
Директно съвместим с NBJ10/NBJ12/NBJ16/NBH2084 системи за фино пробиване, включете-и-играйте без допълнителни адаптери за перфектно съвпадение.

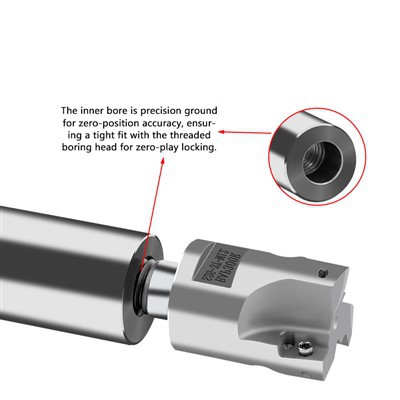

Високо{0}}прецизен процес на смилане
Прецизно{0}}напасваните повърхности осигуряват стегнат толеранс, висока концентричност и ниско биене, стабилно поддържайки фина точност на пробиване и повърхностно покритие.
Полета за приложение
Мулти{0}}индустриална универсална обработка・Стабилно съответствие за масово производство
Прецизна обработка на форми
Фино пробиване на отвори за формоване на матрицата, направляващи отвори и отвори за позициониране за подобряване на точността и стабилността на сглобяване на матрицата.
01
Фитинги за хидравлични клапани
Прецизно пробиване на тела на клапани, маслени блокове и вътрешни отвори на цилиндъра за подобряване на ефективността на уплътняване и намаляване на риска от течове.
02
Производство на автомобилни части
Стандартизирано пробиване за части на двигатели, корпуси на скоростни кутии и свързващи втулки, подходящи за автоматизирано производство с голям{0}}обем.
03
Общи механични компоненти
Прецизно изрязване на отвори за валове, фланци и части на корпуса, отговарящи на строги изисквания за толерантност за монтаж на оборудване.
04
Автоматизация Не-стандартна обработка
Довършване на малки дупки за приспособления, приспособления и персонализирани части за оборудване, адаптиране към различни не-стандартни работни условия.
05
ЧЗВ
Пълни отговори на машинни проблеми・Намалете притесненията при избор и използване
